Tăng áp trung bình IEC60502 BS7835 BS6622 VDE N2xsey N2xsy Yjv32 11kv 20kv 33kv Đồng XLPE Cáp ngoài trời bọc thép cách nhiệt

Name: Tăng áp trung bình IEC60502 BS7835 BS6622 VDE N2xsey N2xsy Yjv32 11kv 20kv 33kv Đồng XLPE Cáp ngoài trời bọc thép cách nhiệt
Brand: Qifan
SKU: YJV32 YJLV32
Price: 3 USD
Availability: InStock
Rating: 4.7 (177 reviews)

Thông tin chi tiết sản phẩm

Nguồn gốc: Trung Quốc

Hàng hiệu: Qifan

Chứng nhận: ISO, CCC, CE, RoHS, TUV

Số mô hình: YJV32 YJLV32

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 100m

Giá bán: usd3-8/meter

chi tiết đóng gói: trống gỗ Chi tiết đóng gói Đóng gói bên trong: Cuộn gỗ, cuộn nhựa và cuộn giấy Đóng gói bên ngoài: H

Thời gian giao hàng: 30-45 ngày

Điều khoản thanh toán: D/A, D/P, L/C, T/T, Western Union, MoneyGram

Khả năng cung cấp: 50000K mét/tháng

Nhận giá tốt nhất

Thông tin chi tiết sản phẩm

Mô tả Sản phẩm

Điểm nổi bật:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Cáp điện YJV32 mv, Cáp bọc thép 20kv mv, Cáp bọc thép 11kv mv


Mô hình số.:	YJV32 YJLV32	vật liệu lõi dây:	Đồng mịn tinh khiết
Mô hình:	Yjlv32	Thương hiệu:	QIFAN
Mẫu miễn phí:	Vâng.	Nhân Viên:	3048
Tiêu chuẩn:	IEC BS En VDE	Kỹ sư số:	206
Nhà máy số.:	3 nhà máy với 12 xưởng	Gói vận chuyển:	Cái trống
Thông số kỹ thuật:	25-1600mm2	Thương hiệu:	QIFAN
Nguồn gốc:	Trung Quốc	Mã HS:	8544601290
Khả năng cung cấp:	50000km/tháng	Ứng dụng:	Xây dựng, trên cao, dưới lòng đất, công nghiệp, nhà máy điện
Điện áp:	Cáp điện áp trung bình	Hiện hành:	điện một chiều & điện xoay chiều
Vật liệu cách nhiệt:	XLPE	Chất liệu vỏ bọc:	PVC
Hình dạng vật liệu:	dây tròn	Các mẫu:	US$ 0/Meter 1 Meter(Min.Order) \| US$ 0/1 mét 1 mét (Đơn hàng tối thiểu) \| Request S

Mô hình số.:	YJV32 YJLV32
vật liệu lõi dây:	Đồng mịn tinh khiết
Mô hình:	Yjlv32
Thương hiệu:	QIFAN
Mẫu miễn phí:	Vâng.
Nhân Viên:	3048
Tiêu chuẩn:	IEC BS En VDE
Kỹ sư số:	206
Nhà máy số.:	3 nhà máy với 12 xưởng
Gói vận chuyển:	Cái trống
Thông số kỹ thuật:	25-1600mm2
Thương hiệu:	QIFAN
Nguồn gốc:	Trung Quốc
Mã HS:	8544601290
Khả năng cung cấp:	50000km/tháng
Ứng dụng:	Xây dựng, trên cao, dưới lòng đất, công nghiệp, nhà máy điện
Điện áp:	Cáp điện áp trung bình
Hiện hành:	điện một chiều & điện xoay chiều
Vật liệu cách nhiệt:	XLPE
Chất liệu vỏ bọc:	PVC
Hình dạng vật liệu:	dây tròn
Các mẫu:	US$ 0/Meter 1 Meter(Min.Order) \| US$ 0/1 mét 1 mét (Đơn hàng tối thiểu) \| Request S

Tăng áp trung bình IEC60502 BS7835 BS6622 VDE N2xsey N2xsy Yjv32 11kv 20kv 33kv Đồng XLPE Cáp ngoài trời bọc thép cách nhiệt

Mô tả sản phẩm

IEC60502 BS7835 BS6622 VDE N2XSEY N2XSY YJV32 11kV 20kV 33kV đồng XLPE cách nhiệt SWA STA Cáp điện năng lượng ngoài trời bọc thép

1Tiêu chuẩn sản phẩm
Sản phẩm này được sản xuất theo GB/T12706.2, tương đương với IEC60502.2Hoặc BS 6722, DIN, tiêu chuẩn ICEA theo yêu cầu của khách hàng.
2Ứng dụng
Sản phẩm phù hợp để sử dụng trong đường truyền và phân phối điện với điện áp tần số công suất 3.6/6kv~26/35kv.
3Đặc điểm hoạt động
- Điện áp số điện năng U0/U: 3.6/6kv~26/35kv.
- Nhiệt độ hoạt động tối đa của dây dẫn:90oC.
- Nhiệt độ mạch ngắn tối đa của dây dẫn không được vượt quá 250oC (5s thời gian tối đa)
- Nhiệt độ môi trường xung quanh trong quá trình lắp đặt không nên dưới 0oC.
- bán kính uốn cong của một cáp lõi duy nhất không nên ít hơn 20 lần đường kính của cáp.
Phân tích uốn cong của cáp đa lõi không nên ít hơn 15 lần đường kính của cáp.

4Bảng điện áp, lõi và đường cắt ngang

Điểm	Nhóm A,B	3.6/6kV	6/10kV	8.7/15kV	12/20kV	18/30kV	21/35kV
Điểm	Nhóm A,B	6/6kV	8.7/10kV	12/15kV	18/20kV	-	26/35kV
Một lõi	mm2	25-1200	25-1200	35-1200	50-1200	50-1200	50-1200
Ba lõi	mm2	25-400	25-400	35-400	50-400	50-400	50-400

Cáp với điện áp định số hạng A được sử dụng trong tình huống đòi hỏi không quá 1 phút thời gian lỗi nối đất.lỗi nối đất kéo dài thời gian thường không quá 1 giờ, thời gian kéo dài tối đa không quá 8 giờ, thời gian trục trặc mặt đất hàng năm không nên kéo dài hơn 125 giờ, hạng C bao gồm tất cả các hệ thống dự kiến hạng A và B.

5Loại và tên

Loại	Định danh	Ứng dụng
YJV	Đường dẫn đồng,XLPE cách nhiệt,cáp điện PVC	Đối với việc đặt trong nhà, trong đường hầm hoặc hầm cáp, không thể chịu được lực cơ học bên ngoài.
YJLV	Máy dẫn nhôm,XLPE cách nhiệt,cáp điện PVC
YJY	Đường dẫn đồng, cách nhiệt XLPE,cáp điện PE
YJLY	Máy dẫn nhôm, cách nhiệt XLPE,cáp điện PE
YJV22	Trình dẫn đồng,XLPE cách nhiệt,nhựa thép băng bọc thép,cáp điện phủ PVC	Đối với việc đặt trong nhà, trong đường hầm trong rãnh cáp, hoặc trực tiếp trong đất,có thể chịu được lực cơ học bên ngoài.Cáp lõi duy nhất không được phép đặt trong ống từ.
YJLV22	Hướng dẫn nhôm,XLPE cách nhiệt,nhựa băng bọc thép,cáp điện PVC
YJV23	Trình dẫn đồng,XLPE cách nhiệt,nhựa thép băng bọc thép,cáp điện PE
YJLV23	Đường dẫn nhôm,XLPE cách nhiệt,nhựa thép băng bọc thép,đường dây điện PE
YJV32	Đường dẫn đồng,XLPE cách nhiệt,bọc thép dây thép,cáp điện PVC	Đối với việc đặt trong nhà, trong hầm ống dẫn đường hầm, giếng hoặc trực tiếp trong đất, có thể chịu được lực cơ học bên ngoài và một lực kéo nhất định.
YJLV32	Hướng dẫn nhôm, XLPE cách nhiệt, thép dây bọc thép, cáp điện PVC
YJV33	Trình dẫn đồng,XLPE cách nhiệt,cáp thép bọc thép,cáp điện PE
YJLV33	Hướng dẫn nhôm,XLPE cách nhiệt,cáp thép bọc thép,cáp điện PE

SWA Cáp bọc thép 3 lõi với cách điện XLPE. Điện áp định số 3.6/6 ((7.2) kV 3.8/6.6 ((7.2) KVDữ liệu cáp
CU/XLPE/PVC/SWA/PVC

Hướng dẫn viên			Độ dày cách nhiệt (mm)	Màn hình băng đồng (khoảng) (mm)	BĐộ dày cạnh (mm)	Đường kính bên ngoài của dây giáp (mm)	Độ dày vỏ (mm)	Độ kính bên ngoài (khoảng) (mm)	Trọng lượng cáp lõi đồng (kg/km)	Trọng lượng cáp lõi nhôm (kg/km)
Vùng cắt ngang (mm2)	Cấu trúc	Chiều kính bên ngoài (mm)	Độ dày cách nhiệt (mm)	Màn hình băng đồng (khoảng) (mm)	BĐộ dày cạnh (mm)	Đường kính bên ngoài của dây giáp (mm)	Độ dày vỏ (mm)	Độ kính bên ngoài (khoảng) (mm)	Trọng lượng cáp lõi đồng (kg/km)	Trọng lượng cáp lõi nhôm (kg/km)
25	Vòng nhỏ gọn	6.0	2.5	0.1	1.2	2.0	2.3	42.1	3317	2845
35	Vòng nhỏ gọn	7.2	2.5	0.1	1.3	2.5	2.5	46.7	4312	3651
50	Vòng nhỏ gọn	8.4	2.5	0.1	1.3	2.5	2.5	49.3	4972	4028
70	Vòng nhỏ gọn	10.0	2.5	0.1	1.4	2.5	2.7	53.3	5968	4646
95	Vòng nhỏ gọn	11.7	2.5	0.1	1.4	2.5	2.8	57.2	7033	5239
120	Vòng nhỏ gọn	13.1	2.5	0.1	1.5	2.5	2.9	60.6	8072	5807
150	Vòng nhỏ gọn	14.6	2.5	0.1	1.6	2.5	3.0	64.2	9288	6456
185	Vòng nhỏ gọn	16.3	2.5	0.1	1.6	2.5	3.1	68.1	10737	7245
240	Vòng nhỏ gọn	18.5	2.6	0.1	1.7	2.5	3.3	73.9	12869	8339
300	Vòng nhỏ gọn	20.7	2.8	0.1	1.8	3.15	3.5	81.8	16183	10520
400	Vòng nhỏ gọn	23.8	3.0	0.1	2.0	3.15	3.8	90.4	20070	12519
500	Vòng nhỏ gọn	26.6	3.2	0.1	2.1	3.15	4.1	99.3	24131	14692

SWA Cáp bọc thép 3 lõi với cách điện XLPE. 6/10(12)kV 6.35/11(12)kV cáp ngày

Hướng dẫn viên			Độ dày cách nhiệt (mm)	Màn hình băng đồng (khoảng) (mm)	Độ dày giường (mm)	Đường kính bên ngoài của dây giáp (mm)	Độ dày vỏ (mm)	Độ kính bên ngoài (khoảng) (mm)	Trọng lượng cáp lõi đồng (kg/km)	Trọng lượng cáp lõi nhôm (kg/km)
Vùng cắt ngang (mm2)	Cấu trúc	Chiều kính bên ngoài (mm)	Độ dày cách nhiệt (mm)	Màn hình băng đồng (khoảng) (mm)	Độ dày giường (mm)	Đường kính bên ngoài của dây giáp (mm)	Độ dày vỏ (mm)	Độ kính bên ngoài (khoảng) (mm)	Trọng lượng cáp lõi đồng (kg/km)	Trọng lượng cáp lõi nhôm (kg/km)
25	Vòng nhỏ gọn	6.0	3.4	0.1	1.3	2.5	2.5	48.0	4175	3703
35	Vòng nhỏ gọn	7.2	3.4	0.1	1.3	2.5	2.6	50.8	4733	4072
50	Vòng nhỏ gọn	8.4	3.4	0.1	1.4	2.5	2.7	53.8	5491	4547
70	Vòng nhỏ gọn	10.0	3.4	0.1	1.5	2.5	2.8	57.6	6446	5124
95	Vòng nhỏ gọn	11.7	3.4	0.1	1.5	2.5	2.9	61.5	7530	5737
120	Vòng nhỏ gọn	13.1	3.4	0.1	1.6	2.5	3.0	64.9	8628	6363
150	Vòng nhỏ gọn	14.6	3.4	0.1	1.6	2.5	3.1	68.3	9794	6963
185	Vòng nhỏ gọn	16.3	3.4	0.1	1.7	2.5	3.3	72.6	11326	7834
240	Vòng nhỏ gọn	18.5	3.4	0.1	1.8	3.15	3.5	79.2	14268	9737
300	Vòng nhỏ gọn	20.7	3.4	0.1	1.9	3.15	3.6	84.8	16641	10978
400	Vòng nhỏ gọn	23.8	3.4	0.1	2.0	3.15	3.9	92.3	20362	12811
500	Vòng nhỏ gọn	26.6	3.4	0.1	2.1	3.15	4.1	99.3	24203	14764

SWA Cáp bọc thép 3 lõi với cách điện XLPE. Điện áp định số 12/20(24) KV 12.7/22(24) kV

Dữ liệu cáp

Hướng dẫn viên			Độ dày cách nhiệt (mm)	Màn hình băng đồng (khoảng) (mm)	Độ dày giường (mm)	Chiều kính dây giáp (mm)	Độ dày vỏ (mm)	Độ kính bên ngoài (khoảng) (mm)	Trọng lượng cáp lõi đồng (kg/km)	Trọng lượng cáp lõi nhôm (kg/km)
Vùng cắt ngang (mm2)	Cấu trúc	Chiều kính bên ngoài (mm)	Độ dày cách nhiệt (mm)	Màn hình băng đồng (khoảng) (mm)	Độ dày giường (mm)	Chiều kính dây giáp (mm)	Độ dày vỏ (mm)	Độ kính bên ngoài (khoảng) (mm)	Trọng lượng cáp lõi đồng (kg/km)	Trọng lượng cáp lõi nhôm (kg/km)
35	Vòng nhỏ gọn	7.2	5.5	0.1	1.5	2.5	2.9	60.8	5934	5273
50	Vòng nhỏ gọn	8.4	5.5	0.1	1.6	2.5	3.0	63.8	6706	5763
70	Vòng nhỏ gọn	10.0	5.5	0.1	1.6	2.5	3.1	67.5	7699	6378
95	Vòng nhỏ gọn	11.7	5.5	0.1	1.7	2.5	3.3	71.7	8932	7139
120	Vòng nhỏ gọn	13.1	5.5	0.1	1.8	3.15	3.4	76.4	10907	8641
150	Vòng nhỏ gọn	14.6	5.5	0.1	1.8	3.15	3.5	79.9	12187	9355
185	Vòng nhỏ gọn	16.3	5.5	0.1	1.9	3.15	3.6	83.9	13742	10250
240	Vòng nhỏ gọn	18.5	5.5	0.1	2.0	3.15	3.8	89.3	16001	11471
300	Vòng nhỏ gọn	20.7	5.5	0.1	2.1	3.15	4.0	95.0	18538	12875
400	Vòng nhỏ gọn	23.8	5.5	0.1	2.2	3.15	4.2	102.3	22314	14762
500	Vòng nhỏ gọn	26.6	5.5	0.1	2.3	3.15	4.4	110.2	26392	16953

SWA Cáp bọc thép 3 lõi với cách điện XLPE.18/30(36)kV 19/33(36)kV Cáp Ngày

Hướng dẫn viên			Độ dày cách nhiệt (mm)	Màn hình băng đồng (khoảng) (mm)	Độ dày giường (mm)	Chiều kính dây giáp (mm)	Độ dày vỏ (mm)	Độ kính bên ngoài (khoảng) (mm)	Trọng lượng cáp lõi đồng (kg/km)	Trọng lượng cáp lõi nhôm (kg/km)
Vùng cắt ngang (mm2)	Cấu trúc	Chiều kính bên ngoài (mm)	Độ dày cách nhiệt (mm)	Màn hình băng đồng (khoảng) (mm)	Độ dày giường (mm)	Chiều kính dây giáp (mm)	Độ dày vỏ (mm)	Độ kính bên ngoài (khoảng) (mm)	Trọng lượng cáp lõi đồng (kg/km)	Trọng lượng cáp lõi nhôm (kg/km)
50	Vòng nhỏ gọn	8.4	8.0	0.1	1.8	3.15	3.5	77.3	9333	8390
70	Vòng nhỏ gọn	10.0	8.0	0.1	1.8	3.15	3.6	80.9	10396	9075
95	Vòng nhỏ gọn	11.7	8.0	0.1	1.9	3.15	3.7	85.0	11723	9930
120	Vòng nhỏ gọn	13.1	8.0	0.1	2.0	3.15	3.8	88.4	12986	10720
150	Vòng nhỏ gọn	14.6	8.0	0.1	2.0	3.15	3.9	91.8	14220	11388
185	Vòng nhỏ gọn	16.3	8.0	0.1	2.1	3.15	4.0	95.9	15887	12395
240	Vòng nhỏ gọn	18.5	8.0	0.1	2.2	3.15	4.2	101.2	18144	13613
300	Vòng nhỏ gọn	20.7	8.0	0.1	2.3	3.15	4.4	107.0	20761	15097
400	Vòng nhỏ gọn	23.8	8.0	0.1	2.4	3.15	4.6	114.3	24824	17273
500	Vòng nhỏ gọn	26.6	8.0	0.1	2.5	3.15	4.8	122.2	29019	19580

------Điều đặc biệt của chúng tôi --------

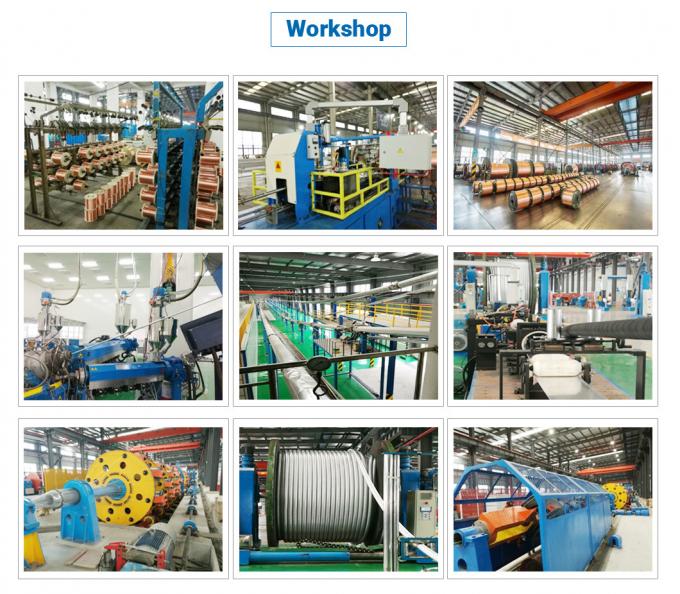

Thiết bị nhập khẩu với đội ngũ kỹ thuật có kinh nghiệm

Công ty có ba nhà máy và có 3048 nhân viên, trong đó có 206 kỹ sư.Troster Đức và Maillefer Phần Lan 500KV VCV đường dây, máy thắt dây từ Pourtier Pháp, SKET Đức, Caballe Tây Ban Nha, 220KV và 35KV dây chuyền sản xuất cộng với SIKORA X - RAY 8000 trực tuyến máy đo eccentricity từ Đức

Hệ thống chứng nhận hoàn chỉnh

Qifan Cable đã có ISO 9001, ISO 14001, OHSAS 18001. Nhà máy đã vượt qua TUV, VDE, UL, CE, SAA, BS chứng nhận vv

Hệ thống sản xuất hoàn hảo

Các sản phẩm của Qifan Cable bao gồm cáp điện LV, cáp điện MV, cáp điện HV&EHV, cáp ABC, cáp ACSR/AAC/AAAC/ACAR/OPGW, cáp tàu ngầm, cáp điều khiển, cáp thiết bị, dây xây dựng,cáp cao su linh hoạt, cáp chống cháy, cáp tái tạo, cáp mặt trời, cáp công nghiệp, cáp LAN, cáp đồng trục vv

Hệ thống dịch vụ bán hàng hoàn hảo

Qifan Cable có thể cung cấp dịch vụ OEM / ODM, Nhiều sản phẩm, Nhóm kỹ sư bán hàng xuất khẩu có tay nghề, Giá hợp lý, Chất lượng đáng tin cậy, Dịch vụ thân thiện. Qifan luôn là sự lựa chọn tốt nhất của bạn.
IEC60502 BS7835 BS6622 VDE N2xsey N2xsy Yjv32 11kv 20kv 33kv Copper XLPE Insulated Armoured Outdoor Energy Power Cable

IEC60502 BS7835 BS6622 VDE N2xsey N2xsy Yjv32 11kv 20kv 33kv Copper XLPE Insulated Armoured Outdoor Energy Power Cable

IEC 60502: Đây là một tiêu chuẩn quốc tế bao gồm các dây cáp điện với điện áp định số lên đến 30kV. Nó xác định các yêu cầu cho các loại dây cáp khác nhau và các quy trình thử nghiệm của chúng.

BS 7835: Đây là một tiêu chuẩn của Anh đặt ra các yêu cầu cho cáp điện áp trung bình được sử dụng trong hệ thống cung cấp điện. Nó bao gồm các khía cạnh như xây dựng cáp, vật liệu và thử nghiệm.

BS 6622: Một tiêu chuẩn khác của Anh, BS 6622 đặc biệt tập trung vào cáp điện điện áp trung bình để sử dụng trong mạng lưới phân phối. Nó cung cấp các hướng dẫn cho thiết kế, xây dựng và thử nghiệm cáp.

VDE: Đề cập đến Hiệp hội Công nghệ Điện, Điện tử và Thông tin Đức.

Loại cáp:

N2xsey: Đây là một loại cáp điện phù hợp với tiêu chuẩn châu Âu HD 620.Nó phù hợp với phân phối năng lượng ngoài trời.

N2xsy: Tương tự như N2xsey, N2xsy là một loại cáp điện khác đáp ứng tiêu chuẩn châu Âu HD 620.Nó được thiết kế để sử dụng ngoài trời.

Yjv32: Yjv32 là một cáp điện thường được sử dụng ở Trung Quốc. Nó có dây dẫn đồng, cách nhiệt XLPE và được bọc bằng băng thép. Nó có thể được sử dụng để truyền năng lượng ngoài trời.

Đánh giá điện áp:
Cáp bạn đã đề cập có sẵn trong các cấp độ điện áp khác nhau, bao gồm 11kV, 20kV, và 33kV. Các cấp độ này cho thấy điện áp tối đa mà cáp có thể hoạt động an toàn
