Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Qifan
Chứng nhận: ISO9001, CCC, RoHS
Số mô hình: AAC cúc
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 100m
Giá bán: usd3-8/meter
chi tiết đóng gói: trống gỗ Chi tiết đóng gói Đóng gói bên trong: Cuộn gỗ, cuộn nhựa và cuộn giấy Đóng gói bên ngoài: H
Thời gian giao hàng: 30-45 ngày
Điều khoản thanh toán: D/A, D/P, L/C, T/T, Western Union, MoneyGram
Khả năng cung cấp: 50000K mét/tháng
Mô hình số.: |
AAC cúc |
Hình dạng vật liệu: |
dây tròn |
Phạm vi áp dụng: |
Đường dây truyền tải |
Thương hiệu: |
QIFAN |
bảo hành: |
10 năm |
kiểm soát chất lượng: |
200 |
Màu sắc: |
Bạc |
Gói vận chuyển: |
cuộn và trống |
Thông số kỹ thuật: |
1/0 2/0 4/0 |
Thương hiệu: |
QIFAN |
Nguồn gốc: |
Trung Quốc |
Mã HS: |
761490000 |
Khả năng cung cấp: |
50 tấn mỗi ngày |
Loại: |
trần trụi |
Loại dây dẫn: |
mắc kẹt |
Ứng dụng: |
Trên không |
Vật liệu dây dẫn: |
Nhôm |
Chất liệu vỏ bọc: |
trần trụi |
Vật liệu cách nhiệt: |
trần trụi |
Mô hình số.: |
AAC cúc |
Hình dạng vật liệu: |
dây tròn |
Phạm vi áp dụng: |
Đường dây truyền tải |
Thương hiệu: |
QIFAN |
bảo hành: |
10 năm |
kiểm soát chất lượng: |
200 |
Màu sắc: |
Bạc |
Gói vận chuyển: |
cuộn và trống |
Thông số kỹ thuật: |
1/0 2/0 4/0 |
Thương hiệu: |
QIFAN |
Nguồn gốc: |
Trung Quốc |
Mã HS: |
761490000 |
Khả năng cung cấp: |
50 tấn mỗi ngày |
Loại: |
trần trụi |
Loại dây dẫn: |
mắc kẹt |
Ứng dụng: |
Trên không |
Vật liệu dây dẫn: |
Nhôm |
Chất liệu vỏ bọc: |
trần trụi |
Vật liệu cách nhiệt: |
trần trụi |

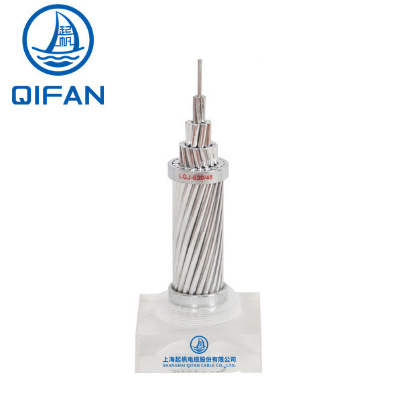

Vòng quay và trống Đường dây Qifan 1/0 2/0 4/0 Trần AAC 1350-H19
| Số mã | Khu vực | Số dây | Chiều kính | Khối lượng tuyến tính | Sức mạnh định giá | Max.D.C.Cản kháng ở 20oC | |
| mm2 | Sợi | Cond. | kg/km | kN | Ω/km | ||
| 10 | 10 | 7 | 1.35 | 4.05 | 27.4 | 1.95 | 2.8633 |
| 16 | 16 | 7 | 1.71 | 5.12 | 43.8 | 3.04 | 1.7896 |
| 25 | 25 | 7 | 2.13 | 6.4 | 68.4 | 4.5 | 1.1453 |
| 40 | 40 | 7 | 2.7 | 8.09 | 109.4 | 6.8 | 0.7158 |
| 63 | 63 | 7 | 3.39 | 10.2 | 172.3 | 10.39 | 0.4545 |
| 100 | 100 | 19 | 2.59 | 12.9 | 274.8 | 17 | 0.2877 |
| 125 | 125 | 19 | 2.89 | 14.5 | 343.6 | 21.25 | 0.2302 |
| 160 | 160 | 19 | 3.27 | 16.4 | 439.8 | 26.4 | 0.1798 |
| 200 | 200 | 19 | 3.66 | 18.3 | 549.7 | 32 | 0.1439 |
| 250 | 250 | 19 | 4.09 | 20.5 | 687.1 | 40 | 0.1151 |
| 315 | 315 | 37 | 3.29 | 23 | 867.9 | 51.97 | 0.0916 |
| 400 | 400 | 37 | 3.71 | 26 | 1102 | 64 | 0.0721 |
| 450 | 450 | 37 | 3.94 | 27.5 | 1239.8 | 72 | 0.0641 |
| 500 | 500 | 37 | 4.15 | 29 | 1377.6 | 80 | 0.0577 |
| 560 | 560 | 37 | 4.39 | 30.7 | 1542.9 | 89.6 | 0.0515 |
| 630 | 630 | 61 | 3.63 | 32.6 | 1738.3 | 100.8 | 0.0458 |
| 710 | 710 | 61 | 3.85 | 34.6 | 1959.1 | 113.6 | 0.0407 |
| 800 | 800 | 61 | 4.09 | 36.8 | 2207.4 | 128 | 0.0361 |
| 900 | 900 | 61 | 4.33 | 39 | 2483.3 | 144 | 0.0321 |
| 1000 | 1000 | 61 | 4.57 | 41.1 | 2759.2 | 160 | 0.0289 |
| 1120 | 1120 | 91 | 3.96 | 43.5 | 3093.5 | 179.2 | 0.0258 |
| 1250 | 1250 | 91 | 4.18 | 46 | 3452.6 | 200 | 0.0231 |
| 1400 | 1400 | 91 | 4.43 | 48.7 | 3866.9 | 224 | 0.0207 |
| 1500 | 1500 | 91 | 4.58 | 50.4 | 4143.1 | 240 | 0.0193 |
| Tên mã | Đặt tên | Số | Chữ thập... | Nhìn chung | Trọng lượng | Trọng lượng phá vỡ được tính toán | Max.D.C. kháng ở 20oC |
| (mm2) | (mm) | (mm2) | (mm) | (kg/km) | daN | Ω/km | |
| Midge | 22 | 7/2.06 | 23.33 | 6.18 | 64 | 399 | 1.227 |
| Aphis | 25 | 3/3.35 | 26.44 | 7.22 | 74 | 411 | 1.081 |
| Muỗi | 25 | 7/2.21 | 26.85 | 6.63 | 73 | 459 | 1.066 |
| Bùi | 30 | 3/3.66 | 31.56 | 7.89 | 86 | 486 | 0.9082 |
| Muỗi | 35 | 7/2.59 | 36.88 | 7.77 | 101 | 603 | 0.7762 |
| Chim bạch tuộc | 40 | 7/2.79 | 42.8 | 8.37 | 117 | 687 | 0.6689 |
| Thú | 50 | 7/3.10 | 52.83 | 9.3 | 145 | 828 | 0.5419 |
| Bắn bay | 60 | 7/3.40 | 63.55 | 10.2 | 174 | 990 | 0.4505 |
| Blue Bottle | 70 | 7/3.66 | 73.65 | 10.98 | 202 | 1134 | 0.3881 |
| Ống tai | 75 | 7/3.78 | 78.55 | 11.34 | 215 | 1194 | 0.3644 |
| Chú cào | 80 | 7/3.91 | 84.05 | 11.73 | 230 | 1278 | 0.3406 |
| Clegg | 90 | 7/4.17 | 95.6 | 12.51 | 262 | 1453 | 0.2994 |
| Chú thỏ | 100 | 7/4.39 | 106 | 13.17 | 290 | 1600 | 0.2702 |
| Vẹo | 100 | 19/2.67 | 106.4 | 13.35 | 293 | 1742 | 0.2704 |
| Ong | 125 | 7/4.90 | 132 | 14.7 | 361 | 1944 | 0.2169 |
| Đá côn trùng | 150 | 7/5.36 | 157.9 | 16.08 | 432 | 2385 | 0.1818 |
| Sừng | 150 | 19/3.25 | 157.6 | 16.25 | 434 | 2570 | 0.1825 |
| Bọ chồn | 175 | 19/3.53 | 185.9 | 17.65 | 511 | 2863 | 0.1547 |
| Chafer | 200 | 19/3.78 | 213.2 | 18.9 | 587 | 3240 | 0.1349 |
| Nhện | 225 | 19/3.99 | 237.6 | 19.95 | 654 | 3601 | 0.1211 |
| Sâu | 250 | 19/4.22 | 265.7 | 21.1 | 731 | 4040 | 0.1083 |
| Bướm | 300 | 19/4.65 | 322.7 | 23.25 | 888 | 4875 | 0.08916 |
| Bướm | 350 | 19/5.00 | 373.1 | 25 | 1027 | 5637 | 0.07711 |
| Máy bay không người lái | 350 | 37/3.58 | 372.4 | 25.06 | 1027 | 5745 | 0.07741 |
| Chú cào | 400 | 19/5.36 | 428.7 | 26.8 | 1180 | 6473 | 0.0671 |
| Bạch tuộc | 400 | 37/3.78 | 415.2 | 26.46 | 1145 | 6310 | 0.06944 |
| Maybug | 450 | 37/4.09 | 486.1 | 28.63 | 1340 | 7401 | 0.05931 |
| Bọ cạp | 500 | 37/4.27 | 529.8 | 29.89 | 1461 | 7998 | 0.05441 |
| Bọ chồn | 600 | 37/4.65 | 628.3 | 32.55 | 1732 | 9495 | 0.04588 |
| Tarantula | 750 | 37/5.23 | 794.9 | 36.61 | 2192 | 12010 | 0.03627 |
| Tên mã | Tổng diện tích | Bị mắc cạn và đường kính dây mm |
Khối lượng tuyến tính kg/km |
Nhìn chung Chiều kính mm |
Đặt tên Bẻ gãy tải daN |
Max. DC. Kháng chiến ở 20oC ≤Ω/k |
|
| AWG hoặc MCM |
mm2 | ||||||
| Chúc mừng. | 6 | 13.29 | 7/1.554 | 37 | 4.67 | 249 | 2.1692 |
| Hoa hồng | 4 | 21.16 | 7/1.961 | 58 | 5.89 | 396 | 1.3624 |
| Bạch tuộc | 2 | 33.61 | 7/2.474 | 93 | 7.42 | 597 | 0.8577 |
| Pansy | 1 | 42.39 | 7/2.776 | 117 | 8.33 | 732 | 0.6801 |
| Thôi nào. | 1/0 | 53.48 | 7/3.119 | 147 | 9.36 | 873 | 0.5390 |
| Aster | 2/0 | 67.42 | 7/3.503 | 186 | 10.51 | 1100 | 0.4276 |
| Phlox | 3/0 | 85.03 | 7/3.932 | 234 | 11.80 | 1347 | 0.3390 |
| Oxlip | 4/0 | 107.23 | 7/4.417 | 296 | 13.26 | 1698 | 0.2688 |
| Bạch tuộc | 250 | 126.71 | 19/2.931 | 349 | 14.57 | 2062 | 0.2275 |
| Snipewort | 250 | 126.71 | 7/4.80 | 349 | 14.4 | 2007 | 0.2275 |
| Laurel | 266.8 | 135.16 | 19/3.01 | 373 | 15.05 | 2200 | 0.2133 |
| Daisy. | 266.8 | 135.16 | 7/4.96 | 373 | 14.9 | 2141 | 0.2133 |
| Bông hoa | 300 | 152.0 | 19/3.193 | 419 | 15.97 | 2403 | 0.1896 |
| Hoa tulip | 336.4 | 170.45 | 19/3.381 | 470 | 16.91 | 2695 | 0.1691 |
| Bạch tuộc | 350 | 177.35 | 19/3.447 | 489 | 17.24 | 2804 | 0.1625 |
| Canna | 397.5 | 201.42 | 19/3.673 | 555 | 18.36 | 3184 | 0.1431 |
| Vàng | 450 | 228 | 19/3.909 | 629 | 19.55 | 3499 | 0.1264 |
| Tiêm | 477 | 241.68 | 37/2.882 | 666 | 20.19 | 3849 | 0.1193 |
| Vũ trụ | 477 | 241.68 | 19/4.023 | 666 | 20.12 | 3708 | 0.1193 |
| Hyacinth | 500 | 253.35 | 37/2.951 | 698 | 20.65 | 4035 | 0.1138 |
| Zinnia | 500 | 253.35 | 19/4.12 | 698 | 20.6 | 3888 | 0.1138 |
| Bạch Dương | 556.5 | 282 | 19/4.346 | 777 | 21.73 | 4327 | 0.1022 |
| Thủy mộc | 556.5 | 282 | 37/3.114 | 777 | 21.79 | 4362 | 0.1022 |
| Meadowsweet | 600 | 304 | 37/3.233 | 838 | 22.63 | 4703 | 0.0948 |
| Bông hoa hoa | 636 | 322.25 | 37/3.33 | 888 | 23.31 | 4985 | 0.0894 |
| Heuchera | 650 | 329.35 | 37/3.366 | 908 | 23.56 | 5095 | 0.0875 |
| Quốc kỳ | 700 | 354.71 | 61/2.72 | 978 | 24.48 | 5146 | 0.0813 |
| Số mã | Phạm vi tính toán | Đường kính dây và dây | Chiều kính tổng thể | Khối lượng tuyến tính | Trọng lượng phá vỡ được tính toán | Max D.C.Cản kháng ở 20oC |
| mm2 | mm2 | mm | mm | kg/km | daN | Ω,km |
| 16 | 15.89 | 7/1.70 | 5.1 | 44 | 290 | 1.8018 |
| 25 | 24.25 | 7/2.10 | 6.3 | 67 | 425 | 1.1808 |
| 35 | 34.36 | 7/2 50 | 7.5 | 94 | 585 | 0.8332 |
| 50 | 49.48 | 7/3.00 | 9 | 135 | 810 | 0.5786 |
| 50 | 48.36 | 19/1.80 | 9 | 133 | 860 | 0.595 |
| 70 | 65.82 | 19/2.10 | 10.5 | 181 | 1150 | 0.4371 |
| 95 | 93.27 | 19/2.50 | 12.5 | 256 | 1595 | 0.3084 |
| 120 | 117 | 19/2.50 | 14 | 322 | 1910 | 0.2459 |
| 150 | 147.1 | 37/2.25 | 15.2 | 406 | 2570 | 0.196 |
| 185 | 181.6 | 37/2.50 | 17.5 | 501 | 3105 | 0.1587 |
| 240 | 242.54 | 61/2.25 | 20.2 | 670 | 4015 | 0.1191 |
| 300 | 299.43 | 61/2.50 | 22.5 | 827 | 4850 | 0.0965 |
| 400 | 400.14 | 61/2.89 | 26 | 1105 | 6190 | 0.07221 |
| 500 | 499.83 | 61/3.23 | 29.1 | 1381 | 7600 | 0.05781 |
| 625 | 626.2 | 91/2.96 | 32.6 | 1733 | 9690 | 0.04625 |
| 500 | 802.1 | 91/3.35 | 36.8 | 2219 | 12055 | 0.03611 |
| 1000 | 999.71 | 91/3.74 | 41.1 | 2766 | 14845 | 0.02897 |
"Reel and Drum Stranded 1/0 2/0 4/0 Bare AAC 1350-H19" đề cập đến một loại dây dẫn trên không trần được sử dụng để truyền và phân phối điện.
Cuộn và trống bị mắc kẹt: Điều này chỉ ra rằng các dây dẫn bị mắc kẹt và được cung cấp trên cuộn hoặc trống để xử lý và lắp đặt thuận tiện.Lọc dây liên quan đến xoắn nhiều sợi nhôm riêng lẻ với nhau để tạo thành một dây dẫn lớn hơn.
1/0, 2/0, 4/0: Những con số này đại diện cho kích thước của dây dẫn hoặc diện tích cắt ngang.Kích thước thường được chỉ định trong American Wire Gauge (AWG) hoặc vòng tròn.
Bare AAC: AAC viết tắt của "All Aluminum Conductor". Điều đó có nghĩa là dây dẫn hoàn toàn được làm bằng nhôm mà không có lớp phủ kim loại bổ sung.Các dây dẫn rỗng thường được sử dụng trong các đường dây điện trên không nơi không cần cách nhiệt.
1350-H19: 1350-H19 đề cập đến hợp kim cụ thể và độ nóng của nhôm được sử dụng trong dây dẫn. Số 1350 chỉ hợp kim nhôm,bao gồm chủ yếu là nhôm với một lượng nhỏ các nguyên tố khác. H19 đại diện cho độ nóng hoặc độ cứng của nhôm, cho thấy nó đã trải qua một quy trình xử lý nhiệt cụ thể để đạt được các tính chất cơ học mong muốn.
