Nhà > các sản phẩm > Cáp điện trung thế > Cáp điện điện áp trung bình Conductor đồng Epr / XLPE cô lập Swa bọc thép 3 lõi 150sqmm Mv LSZH Cáp điện

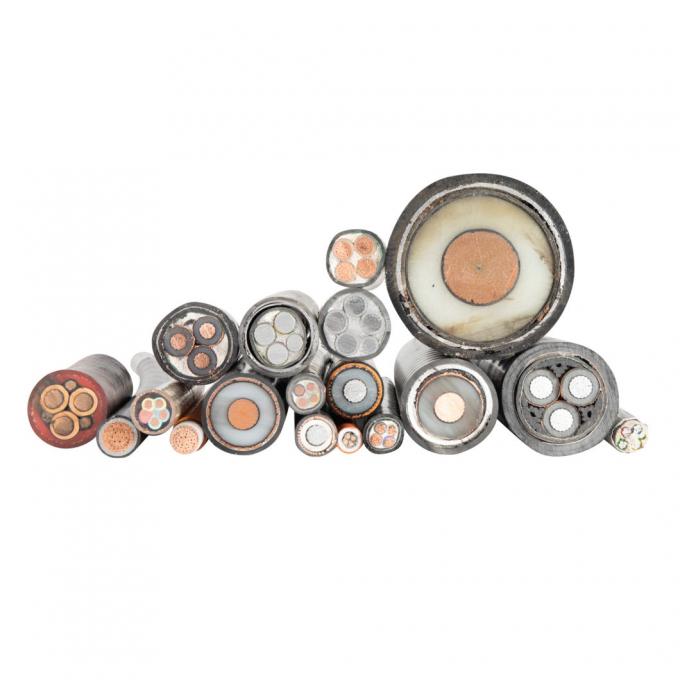

Cáp điện điện áp trung bình Conductor đồng Epr / XLPE cô lập Swa bọc thép 3 lõi 150sqmm Mv LSZH Cáp điện

Thông tin chi tiết sản phẩm

Nguồn gốc: Trung Quốc

Hàng hiệu: Qifan

Chứng nhận: ISO, CCC, CE, RoHS, TUV

Số mô hình: WDZC-YJY33

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 100m

Giá bán: usd3-8/meter

chi tiết đóng gói: trống gỗ Chi tiết đóng gói Đóng gói bên trong: Cuộn gỗ, cuộn nhựa và cuộn giấy Đóng gói bên ngoài: H

Thời gian giao hàng: 30-45 ngày

Điều khoản thanh toán: D/A, D/P, L/C, T/T, Western Union, MoneyGram

Khả năng cung cấp: 50000K mét/tháng

Nhận giá tốt nhất
Làm nổi bật:
Mô hình số.:
WDZC-YJY33
vật liệu lõi dây:
Đồng mịn tinh khiết
Mô hình:
Wdz-Yjy33
Thương hiệu:
QIFAN
Mẫu miễn phí:
Vâng.
Nhân Viên:
3048
Tiêu chuẩn:
IEC BS En VDE
Kỹ sư số:
206
Nhà máy số.:
3 nhà máy với 12 xưởng
Gói vận chuyển:
Cái trống
Thông số kỹ thuật:
25-1600mm2
Thương hiệu:
QIFAN
Nguồn gốc:
Trung Quốc
Mã HS:
8544601200
Khả năng cung cấp:
50000km/tháng
Ứng dụng:
Xây dựng, trên cao, dưới lòng đất, công nghiệp, nhà máy điện
Điện áp:
Cáp điện áp trung bình
Hiện hành:
điện một chiều & điện xoay chiều
Vật liệu cách nhiệt:
XLPE
Chất liệu vỏ bọc:
LSZH
Hình dạng vật liệu:
dây tròn
Các mẫu:
US$ 0/Meter 1 Meter(Min.Order) | US$ 0/1 mét 1 mét (Đơn hàng tối thiểu) | Request S
Mô hình số.:
WDZC-YJY33
vật liệu lõi dây:
Đồng mịn tinh khiết
Mô hình:
Wdz-Yjy33
Thương hiệu:
QIFAN
Mẫu miễn phí:
Vâng.
Nhân Viên:
3048
Tiêu chuẩn:
IEC BS En VDE
Kỹ sư số:
206
Nhà máy số.:
3 nhà máy với 12 xưởng
Gói vận chuyển:
Cái trống
Thông số kỹ thuật:
25-1600mm2
Thương hiệu:
QIFAN
Nguồn gốc:
Trung Quốc
Mã HS:
8544601200
Khả năng cung cấp:
50000km/tháng
Ứng dụng:
Xây dựng, trên cao, dưới lòng đất, công nghiệp, nhà máy điện
Điện áp:
Cáp điện áp trung bình
Hiện hành:
điện một chiều & điện xoay chiều
Vật liệu cách nhiệt:
XLPE
Chất liệu vỏ bọc:
LSZH
Hình dạng vật liệu:
dây tròn
Các mẫu:
US$ 0/Meter 1 Meter(Min.Order) | US$ 0/1 mét 1 mét (Đơn hàng tối thiểu) | Request S
Cáp điện điện áp trung bình Conductor đồng Epr / XLPE cô lập Swa bọc thép 3 lõi 150sqmm Mv LSZH Cáp điện

Mô tả sản phẩm

IEC60502 BS7835 BS6622 VDE 11kV 20kV 33kV Ba lõi 150sqmm đồng XLPE cách nhiệt SWA STA Cáp điện LSZH bọc thép

1Tiêu chuẩn sản phẩm
Sản phẩm này được sản xuất theo GB/T12706.2, tương đương với IEC60502.2Hoặc BS 6722, DIN, tiêu chuẩn ICEA theo yêu cầu của khách hàng.
2Ứng dụng
Sản phẩm phù hợp để sử dụng trong đường truyền và phân phối điện với điện áp tần số công suất 3.6/6kv~26/35kv.
3Đặc điểm hoạt động
- Điện áp số điện năng U0/U: 3.6/6kv~26/35kv.
- Nhiệt độ hoạt động tối đa của dây dẫn:90oC.
- Nhiệt độ mạch ngắn tối đa của dây dẫn không được vượt quá 250oC (5s thời gian tối đa)
- Nhiệt độ môi trường xung quanh trong quá trình lắp đặt không nên dưới 0oC.
- bán kính uốn cong của một cáp lõi duy nhất không nên ít hơn 20 lần đường kính của cáp.
Phân tích uốn cong của cáp đa lõi không nên ít hơn 15 lần đường kính của cáp.

4Bảng điện áp, lõi và đường cắt ngang
Điểm Nhóm A,B 3.6/6kV 6/10kV 8.7/15kV 12/20kV 18/30kV 21/35kV
Nhóm A,B 6/6kV 8.7/10kV 12/15kV 18/20kV - 26/35kV
Một lõi mm2 25-1200 25-1200 35-1200 50-1200 50-1200 50-1200
Ba lõi mm2 25-400 25-400 35-400 50-400 50-400 50-400
Cáp với điện áp định số hạng A được sử dụng trong tình huống đòi hỏi không quá 1 phút thời gian lỗi nối đất.lỗi nối đất kéo dài thời gian thường không quá 1 giờ, thời gian kéo dài tối đa không quá 8 giờ, thời gian trục trặc mặt đất hàng năm không nên kéo dài hơn 125 giờ, hạng C bao gồm tất cả các hệ thống dự kiến hạng A và B.

5Loại và tên
Loại Định danh Ứng dụng
YJV Đường dẫn đồng,XLPE cách nhiệt,cáp điện PVC Đối với việc đặt trong nhà, trong đường hầm hoặc hầm cáp, không thể chịu được lực cơ học bên ngoài.
YJLV Máy dẫn nhôm,XLPE cách nhiệt,cáp điện PVC
YJY Đường dẫn đồng, cách nhiệt XLPE,cáp điện PE
YJLY Máy dẫn nhôm, cách nhiệt XLPE,cáp điện PE
YJV22 Trình dẫn đồng,XLPE cách nhiệt,nhựa thép băng bọc thép,cáp điện phủ PVC Đối với việc đặt trong nhà, trong đường hầm trong rãnh cáp, hoặc trực tiếp trong đất,có thể chịu được lực cơ học bên ngoài.Cáp lõi duy nhất không được phép đặt trong ống từ.
YJLV22 Hướng dẫn nhôm,XLPE cách nhiệt,nhựa băng bọc thép,cáp điện PVC
YJV23 Trình dẫn đồng,XLPE cách nhiệt,nhựa thép băng bọc thép,cáp điện PE
YJLV23 Đường dẫn nhôm,XLPE cách nhiệt,nhựa thép băng bọc thép,đường dây điện PE
YJV32 Đường dẫn đồng,XLPE cách nhiệt,bọc thép dây thép,cáp điện PVC Đối với việc đặt trong nhà, trong hầm ống dẫn đường hầm, giếng hoặc trực tiếp trong đất, có thể chịu được lực cơ học bên ngoài và một lực kéo nhất định.
YJLV32 Hướng dẫn nhôm, XLPE cách nhiệt, thép dây bọc thép, cáp điện PVC
YJV33 Trình dẫn đồng,XLPE cách nhiệt,cáp thép bọc thép,cáp điện PE
YJLV33 Hướng dẫn nhôm,XLPE cách nhiệt,cáp thép bọc thép,cáp điện PE


SWA Cáp bọc thép 3 lõi với cách điện XLPE. Điện áp định số 3.6/6 ((7.2) kV 3.8/6.6 ((7.2) KVDữ liệu cáp

Hướng dẫn viên



Độ dày cách nhiệt (mm)



Màn hình băng đồng (khoảng) (mm)



PVC

Độ dày giường (mm)



Đường kính bên ngoài của dây giáp (mm)



Độ dày vỏ (mm)



Độ kính bên ngoài (khoảng) (mm)



Trọng lượng cáp lõi đồng (kg/km)



Trọng lượng cáp lõi nhôm (kg/km)

Vùng cắt ngang (mm2)



Cấu trúc

Chiều kính bên ngoài (mm)

25

Vòng nhỏ gọn

6.0

2.5

0.1

1.2

2.0

2.3

42.1

3317

2845

35

Vòng nhỏ gọn

7.2

2.5

0.1

1.3

2.5

2.5

46.7

4312

3651

50

Vòng nhỏ gọn

8.4

2.5

0.1

1.3

2.5

2.5

49.3

4972

4028

70

Vòng nhỏ gọn

10.0

2.5

0.1

1.4

2.5

2.7

53.3

5968

4646

95

Vòng nhỏ gọn

11.7

2.5

0.1

1.4

2.5

2.8

57.2

7033

5239

120

Vòng nhỏ gọn

13.1

2.5

0.1

1.5

2.5

2.9

60.6

8072

5807

150

Vòng nhỏ gọn

14.6

2.5

0.1

1.6

2.5

3.0

64.2

9288

6456

185

Vòng nhỏ gọn

16.3

2.5

0.1

1.6

2.5

3.1

68.1

10737

7245

240

Vòng nhỏ gọn

18.5

2.6

0.1

1.7

2.5

3.3

73.9

12869

8339

300

Vòng nhỏ gọn

20.7

2.8

0.1

1.8

3.15

3.5

81.8

16183

10520

400

Vòng nhỏ gọn

23.8

3.0

0.1

2.0

3.15

3.8

90.4

20070

12519

500

Vòng nhỏ gọn

26.6

3.2

0.1

2.1

3.15

4.1

99.3

24131

14692


SWA Cáp bọc thép 3 lõi với cách điện XLPE. 6/10(12)kV 6.35/11(12)kV cáp ngày

Hướng dẫn viên



Độ dày cách nhiệt (mm)



Màn hình băng đồng (khoảng) (mm)



PVC

Độ dày giường (mm)



Đường kính bên ngoài của dây giáp (mm)



Độ dày vỏ (mm)



Độ kính bên ngoài (khoảng) (mm)



Trọng lượng cáp lõi đồng (kg/km)



Trọng lượng cáp lõi nhôm (kg/km)

Vùng cắt ngang (mm2)



Cấu trúc

Chiều kính bên ngoài (mm)

25

Vòng nhỏ gọn

6.0

3.4

0.1

1.3

2.5

2.5

48.0

4175

3703

35

Vòng nhỏ gọn

7.2

3.4

0.1

1.3

2.5

2.6

50.8

4733

4072

50

Vòng nhỏ gọn

8.4

3.4

0.1

1.4

2.5

2.7

53.8

5491

4547

70

Vòng nhỏ gọn

10.0

3.4

0.1

1.5

2.5

2.8

57.6

6446

5124

95

Vòng nhỏ gọn

11.7

3.4

0.1

1.5

2.5

2.9

61.5

7530

5737

120

Vòng nhỏ gọn

13.1

3.4

0.1

1.6

2.5

3.0

64.9

8628

6363

150

Vòng nhỏ gọn

14.6

3.4

0.1

1.6

2.5

3.1

68.3

9794

6963

185

Vòng nhỏ gọn

16.3

3.4

0.1

1.7

2.5

3.3

72.6

11326

7834

240

Vòng nhỏ gọn

18.5

3.4

0.1

1.8

3.15

3.5

79.2

14268

9737

300

Vòng nhỏ gọn

20.7

3.4

0.1

1.9

3.15

3.6

84.8

16641

10978

400

Vòng nhỏ gọn

23.8

3.4

0.1

2.0

3.15

3.9

92.3

20362

12811

500

Vòng nhỏ gọn

26.6

3.4

0.1

2.1

3.15

4.1

99.3

24203

14764

SWA Cáp bọc thép 3 lõi với cách điện XLPE. Điện áp định số 12/20(24) KV 12.7/22(24) kV

Dữ liệu cáp

Hướng dẫn viên



Độ dày cách nhiệt (mm)



Màn hình băng đồng (khoảng) (mm)



PVC

Độ dày giường (mm)



Chiều kính dây giáp (mm)



Độ dày vỏ (mm)



Độ kính bên ngoài (khoảng) (mm)



Trọng lượng cáp lõi đồng (kg/km)



Trọng lượng cáp lõi nhôm (kg/km)

Vùng cắt ngang (mm2)



Cấu trúc

Chiều kính bên ngoài (mm)

35

Vòng nhỏ gọn

7.2

5.5

0.1

1.5

2.5

2.9

60.8

5934

5273

50

Vòng nhỏ gọn

8.4

5.5

0.1

1.6

2.5

3.0

63.8

6706

5763

70

Vòng nhỏ gọn

10.0

5.5

0.1

1.6

2.5

3.1

67.5

7699

6378

95

Vòng nhỏ gọn

11.7

5.5

0.1

1.7

2.5

3.3

71.7

8932

7139

120

Vòng nhỏ gọn

13.1

5.5

0.1

1.8

3.15

3.4

76.4

10907

8641

150

Vòng nhỏ gọn

14.6

5.5

0.1

1.8

3.15

3.5

79.9

12187

9355

185

Vòng nhỏ gọn

16.3

5.5

0.1

1.9

3.15

3.6

83.9

13742

10250

240

Vòng nhỏ gọn

18.5

5.5

0.1

2.0

3.15

3.8

89.3

16001

11471

300

Vòng nhỏ gọn

20.7

5.5

0.1

2.1

3.15

4.0

95.0

18538

12875

400

Vòng nhỏ gọn

23.8

5.5

0.1

2.2

3.15

4.2

102.3

22314

14762

500

Vòng nhỏ gọn

26.6

5.5

0.1

2.3

3.15

4.4

110.2

26392

16953

SWA Cáp bọc thép 3 lõi với cách điện XLPE.18/30(36)kV 19/33(36)kV Cáp Ngày

Hướng dẫn viên



Độ dày cách nhiệt (mm)



Màn hình băng đồng (khoảng) (mm)



PVC

Độ dày giường (mm)



Chiều kính dây giáp (mm)



Độ dày vỏ (mm)



Độ kính bên ngoài (khoảng) (mm)



Trọng lượng cáp lõi đồng (kg/km)



Trọng lượng cáp lõi nhôm (kg/km)

Vùng cắt ngang (mm2)



Cấu trúc

Chiều kính bên ngoài (mm)

50

Vòng nhỏ gọn

8.4

8.0

0.1

1.8

3.15

3.5

77.3

9333

8390

70

Vòng nhỏ gọn

10.0

8.0

0.1

1.8

3.15

3.6

80.9

10396

9075

95

Vòng nhỏ gọn

11.7

8.0

0.1

1.9

3.15

3.7

85.0

11723

9930

120

Vòng nhỏ gọn

13.1

8.0

0.1

2.0

3.15

3.8

88.4

12986

10720

150

Vòng nhỏ gọn

14.6

8.0

0.1

2.0

3.15

3.9

91.8

14220

11388

185

Vòng nhỏ gọn

16.3

8.0

0.1

2.1

3.15

4.0

95.9

15887

12395

240

Vòng nhỏ gọn

18.5

8.0

0.1

2.2

3.15

4.2

101.2

18144

13613

300

Vòng nhỏ gọn

20.7

8.0

0.1

2.3

3.15

4.4

107.0

20761

15097

400

Vòng nhỏ gọn

23.8

8.0

0.1

2.4

3.15

4.6

114.3

24824

17273

500

Vòng nhỏ gọn

26.6

8.0

0.1

2.5

3.15

4.8

122.2

29019

19580



------Điều đặc biệt của chúng tôi --------
  1. Thiết bị nhập khẩu với đội ngũ kỹ thuật có kinh nghiệm
Công ty có ba nhà máy và có 3048 nhân viên, trong đó có 206 kỹ sư.Troster Đức và Maillefer Phần Lan 500KV VCV đường dây, máy thắt dây từ Pourtier Pháp, SKET Đức, Caballe Tây Ban Nha, 220KV và 35KV dây chuyền sản xuất cộng với SIKORA X - RAY 8000 trực tuyến máy đo eccentricity từ Đức
  1. Hệ thống chứng nhận hoàn chỉnh
Qifan Cable đã có ISO 9001, ISO 14001, OHSAS 18001. Nhà máy đã vượt qua TUV, VDE, UL, CE, SAA, BS chứng nhận vv
  1. Hệ thống sản xuất hoàn hảo

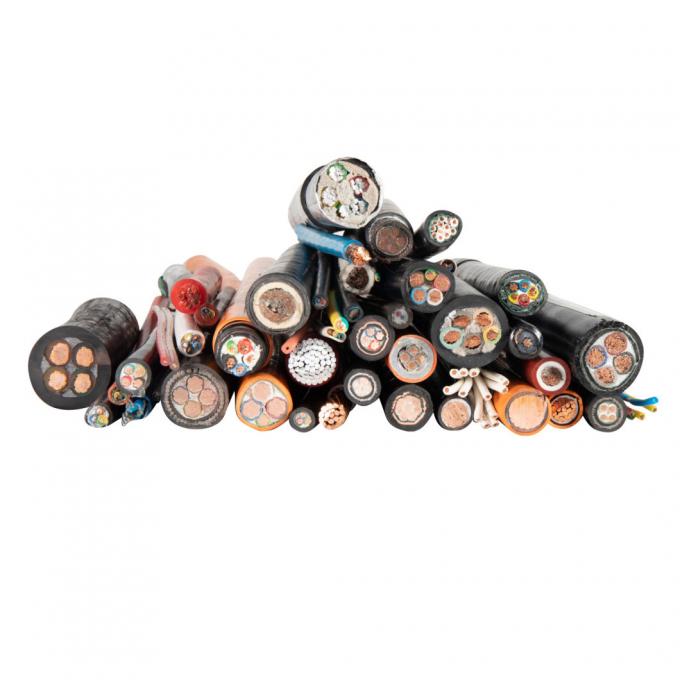

Các sản phẩm của Qifan Cable bao gồm cáp điện LV, cáp điện MV, cáp điện HV&EHV, cáp ABC, cáp ACSR/AAC/AAAC/ACAR/OPGW, cáp tàu ngầm, cáp điều khiển, cáp thiết bị, dây xây dựng,cáp cao su linh hoạt, cáp chống cháy, cáp tái tạo, cáp mặt trời, cáp công nghiệp, cáp LAN, cáp đồng trục vv
  1. Hệ thống dịch vụ bán hàng hoàn hảo
Qifan Cable có thể cung cấp dịch vụ OEM / ODM, Nhiều sản phẩm, Nhóm kỹ sư bán hàng xuất khẩu có tay nghề, Giá hợp lý, Chất lượng đáng tin cậy, Dịch vụ thân thiện. Qifan luôn là sự lựa chọn tốt nhất của bạn.
Copper Conductor Epr / XLPE Insulated Swa Armoured 3 Core 150sqmm Mv LSZH Power CableCopper Conductor Epr / XLPE Insulated Swa Armoured 3 Core 150sqmm Mv LSZH Power Cable



Fang Yu (Shanghai) Công nghệ tự động hóa Co, Ltd cung cấp cho bạn nhu cầu thực tế hơn và dịch vụ tốt hơn.

Câu hỏi thường gặp

Các loại sản phẩm khác:

1Chúng ta là ai?

Fang Yu (Shanghai) Công nghệ tự động hóa Co, Ltd, có trụ sở tại Thượng Hải, Trung Quốc, bắt đầu từ năm 2006, là một công ty chuyên về bán cáp điện và các sản phẩm liên quan.Chúng tôi đóng vai trò là trung tâm tiếp thị nước ngoài cho Qifan Cable..

2Làm sao đảm bảo chất lượng được?

Luôn luôn là một mẫu sản xuất trước khi sản xuất hàng loạt; Luôn luôn là kiểm tra cuối cùng trước khi vận chuyển;

3Bạn có thể mua gì từ chúng tôi?

Cáp điện,sản phẩm chứng nhận UL,cáp chống cháy,cáp tàu ngầm,cáp ABC,cáp xây dựng,cáp mặt trời,cáp cao su,cáp điều khiển điện,cáp truyền thông kỹ thuật số,cáp cách nhiệt khoáng sản,Sợi dây và cáp đặc biệt,cáp cách nhiệt trên không,cáp chống nhiệt độ cao,Cáp năng lượng mặt trời,cáp điện cách nhiệt XLPE,cáp máy tính,cáp nhôm,cáp và cáp cách nhiệt PVC,cáp truyền thông kỹ thuật số,v.v.

4Tại sao bạn nên mua từ chúng tôi chứ không phải từ các nhà cung cấp khác?

Trong nhiều năm, chúng tôi đã tập trung vào nghiên cứu và phát triển các sản phẩm dây và cáp. Nhóm R & D của chúng tôi có hơn mười năm kinh nghiệm.Tất cả các sản phẩm của chúng tôi đều được sản xuất trực tiếp từ nhà máy.Chúng tôi chấp nhận OEM và ODM!

5Chúng tôi có thể cung cấp những dịch vụ nào?

Điều khoản giao hàng được chấp nhận: FOB, CFR, CIF, EXW, FAS, CIP,FCA, CPT, DEQ, DDP,DDU,

6Tôi có thể lấy mẫu không?

Chúng tôi rất vinh dự được cung cấp cho bạn các mẫu, các mẫu được cung cấp miễn phí, nhưng cần phải trả tiền cho vận chuyển nhanh. Nếu bạn có tài khoản vận chuyển, bạn có thể gửi một người vận chuyển để thu thập các mẫu.

7- Cách đóng gói của anh thế nào?

Chúng tôi có gói xuất khẩu tiêu chuẩn. Để biết thêm chi tiết về gói tùy chỉnh, vui lòng liên hệ với chúng tôi.




Sản phẩm tương tự
